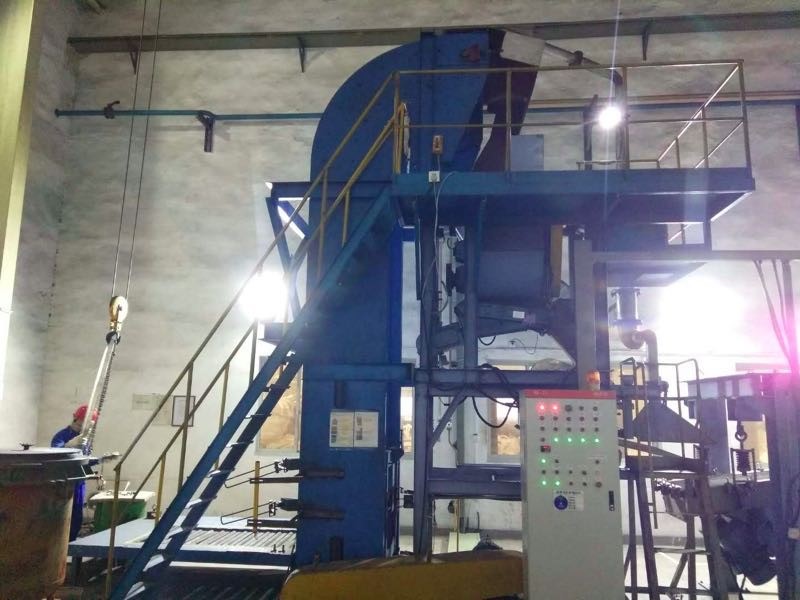

钕铁硼筛选破碎工艺概述及设备配置

钕铁硼研磨筛选提升工艺系统所需设备包含如下内容：非标提升机 1套、 料仓1套、仓下吊挂式电磁振动给料机1台、破碎机1套、筛前电磁振动给料机1套、振动筛1台及所承载设备的钢构平台一套，以及电器控制部分。

电器部分由需方自理。

主要设备技术参数如下

1.提升机

    规格型号：TH-Ф780

数量：1套

提升形式：链条 32A

材质：碳钢+槽钢

提升物件：桶料  圆桶尺寸：Ф780*1500mm

提升产量：800KG/次桶

提升高度：6550mm

电机减速机：XWED74-187-4KW

2. 料仓

规格型号：LC1200*1200

数量： 1台

材质：Q235

仓容：配套

板材厚度：6mm

3. 仓下吊挂式电磁给料机

型号：GZ3

振幅：双振幅1.75mm

***大入料粒度：＜75mm

给料形式：吊挂式

振动频率：3000r/min

供电电压：220v

功率：0.2Kw

4. 筛前电磁振动给料机1套

型号：GZZ5

双振幅：1.5mm

给料形式：座式

振动频率：3000r/min

供电电压：220V

功率：30W

5. 振动筛

规格型号：TYZ525-2S

层数：2层

筛网孔径：业主提供筛板

数量：1台

筛分目的：除杂

有效筛分面积：500mm*2500mm

单台筛分产量:300Kg/h

防爆电机型号功率：YBZJ16-6   1.1KW*2  转速：960r/min

设备材质：与物料接触为304不锈钢，其他材质为Q235碳钢

安装形式：吊挂式（挂钩式链条电动葫芦HHBB0.5-0.1）

振动幅度：3-5mm

供电电压：380V

6.钢构平台

平台范围：料仓平台、破碎机平台（破碎机带有滑道功能）、直线筛给料机平台（带有滑道功能）、直线筛周边配料。

材质：碳钢

安装形式：可拆卸。
