用途　　

火电厂燃烧的煤大多是未经筛分的原煤，其粒度等大小不均，进入锅炉之前需进行筛分破碎处理，我公司经过多年的潜心研究，实践探索，研制生产出GZS型香蕉型滚轴筛，该机具有处理量大、效率高、结构紧凑，能适应高水分褐煤等特点。　　

工作原理

GZS型香蕉型滚轴筛的筛面由很多根平行排列的、其上交错地装有筛盘的辊轴组成，滚轴通过链轮或齿轮传动而旋转，其转动方向与物料流动方向相同。为了使筛上的物料层松动以便于透筛，筛盘形状有偏心的和异形的。

结构及特点

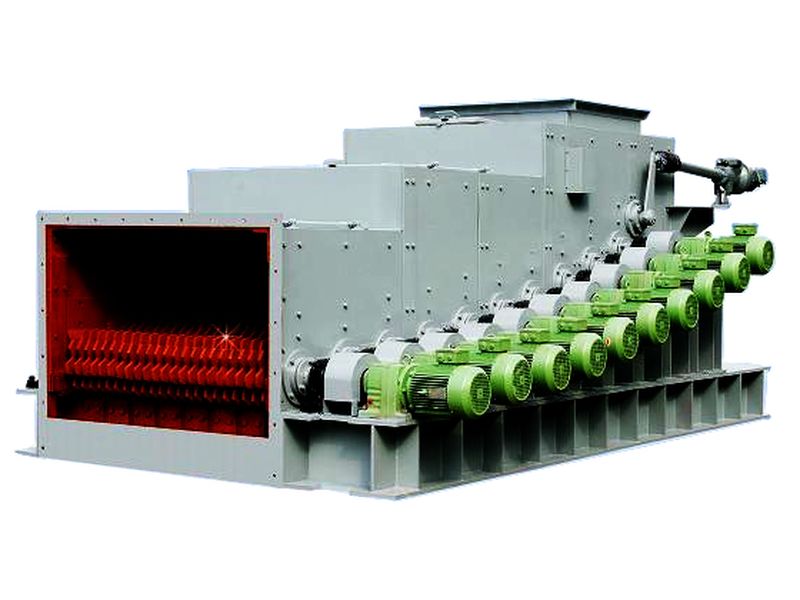

本设备是由辊道电机和同轴减速器、旁路机构、筛轴总成、机座、机罩、报警及控制系统组成。

1. 筛轴下面增加了橡胶式清扫结构，对煤的适应性强，不易堵煤，尤其对于水分较高的褐煤更为突出。

2.由于采用单机单轴转动，并采用辊道电机，启动转矩大，整个筛面传动平稳、可靠、噪音小。筛轴与减速机用过载联轴器连接，既起过载保护作用，又便于维修。

3.由于筛轴是按三折结构5°-10°-15°进行布置。外形如同一根香蕉，且外形美观、结构**，故称“香蕉型”滚轴筛。

4.箱体两侧面设计活动插板且分段结构，更换、检修筛轴、筛片和防腐衬板时，只需拆下筛轴两端的活动插板就可以顺利的抽出筛轴非常方便。

5.筛轴转速可实现无极变速，在客户要求筛轴转速可调的情况下，更换减速器为无极变速器或增加变频器即可实现。

6.增设了筛内旁路，配有电动翻板。设备检修和清理不需筛分时，物粒经旁路直接进入落料管落到下一级带式输送机上，保证系统正常运行。旁路翻板采用栏栅结构，当物料落到翻板时部分颗粒首先落到分筛，有利地提高了筛分效率。　

7.两种筛片交错安装，使物料呈正弦波状运动，极大提高了设备的筛分能力，使筛分率达95％。

8.设有堵煤报警和电气控制安全保护，当筛轴出现堵转时可自动报警，并切断电源保护电机和避免设备零件损坏。
9.还可实现远程监控和联动保护：当筛轴出现堵转时自动报警，并联动停机，还可启动旁路装置，使物料从旁路通过，保证发电系统正常运行。
