概述

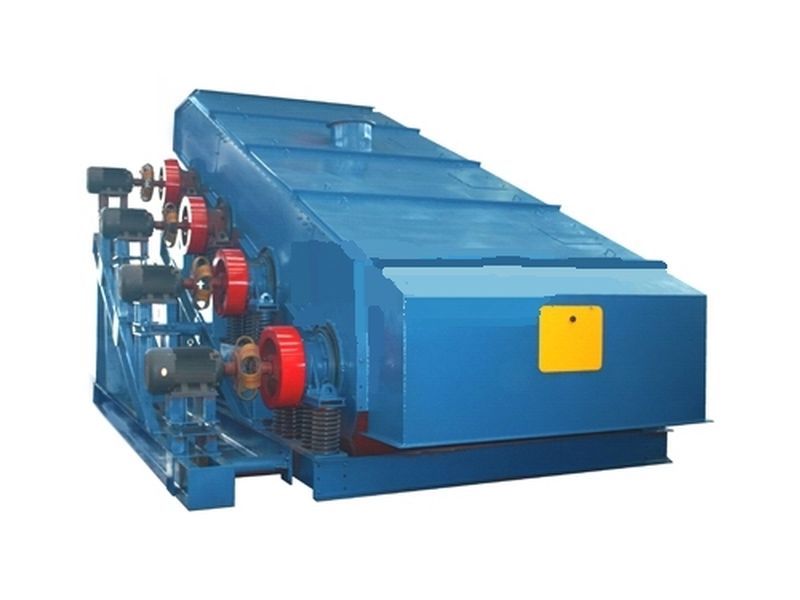

GBS高幅棒条振动筛是我公司*新研制的大振动强度圆振动筛，广泛应用于各种粒度的物料分级。整台设备分为多段，每段都是一个独立的振动单元，每个振动单元由于参振质量小、坚固，其振动强度可达5～7。振幅20-25mm，筛面倾角为20-27°，入料水分不限，筛分过程不堵孔、透筛能力强、处理量大，对6㎜以上粘湿物料的深度筛分特别适用。

结构及特点

GBS型强力振动筛，振动轨迹为圆，采用弹性杆筛面，筛面是由可随筛机振动而旋转的65Mn弹性杆制作，开孔率高，既耐磨又可二次自由振动，可防潮湿、粘性物料沾接筛面而堵孔。特别适合二次深度筛分。

采用20°大倾角筛面，物料的高速运动冲刷清除粉煤对筛面的附着，自动清理筛面，保持*大的开孔率。

采用大振动强度使物料强制分层，切断物料之间、物料和筛面之间的粘结力，使筛分过程顺利进行。

筛机结构紧凑，参振质量小，大振动强度5～7。动力消耗低，处理量大。

采用结构分析方法，在结构动性能优化基础上完成设计，筛机具有良好的动态性能。

筛框所有联接件采用10.9级高强度铰制孔螺栓联接，联接性能可靠。

激振器为干油润滑式偏心块结构。激振器大梁采用20g钢板焊接而成，焊后整体进行去应力退火。使用寿命长，可靠性高，适合大振动强度。

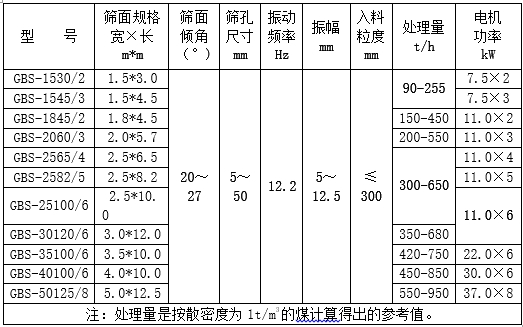

主要技术参数表
