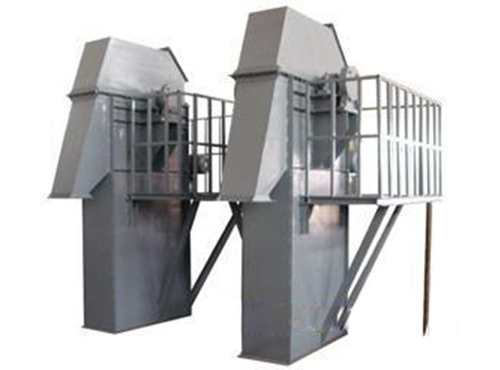

NE系列板链斗式提升机产品概述:

NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、块状、磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型板链斗式提升机是引进国外**技术研制的新型提升产品；NE系列板链式斗式提升机应用于各工业国家，由于节能**，NE型板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准（JB3926-85)。NE型板链斗式提升机采用自流式装料，重力式卸料。链条是**合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度控制在250℃以下。

NE系列板链斗式提升机工作原理:

NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)，提升量广；且产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封闭式机壳，链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

NE系列板链斗式提升机主要结构:

NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件－－-由料斗和专用板式链条组成,NE30及以下采用单排链,NE50－－NE800采用双排链。
驱动装置－－-采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左装和右装两种。
上部装置－－-安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节－－-部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置－－-安装有自动张紧装置。

NE系列板链斗式提升机主要部件特点:

1.上部装置：安装有轨道（双排道），防止链条摆动；逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。
3.下部装置：安装有张紧装置，NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5.板链：链板采用 45 # HRC36~42 。a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；b 、采用较低的链速度(o．5米/秒)；c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

NE系列板链斗式提升机主要特点:

1.密封性好，环境污染少。
2.操作、维修方便、易损件少。
3.使用成本低，由于节能和维修少，使用成本极低。
4.运行可靠，**的设计原理，保证整机运行的可靠性；密封性好，环境污染少。
5.结构钢型好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
7.输送能力大，该系列提升机具有NE15～NE800多种规格，提升量范围为15～800m3/h。
8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

NE系列板链斗式提升机技术参数表：

斗式提升机种类分类：

    斗式提升机作为一种常用的提升设备，在得到广泛应用的同时，根据不同行业的要求也有着非常清楚的分类，按照传动结构可以分为：
    (1).TD系列斗式提升机
    TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
    (2).TH系列斗式提升机
    TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
    (3).NE系列斗式提升机
    NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
    (4).TB系列斗式提升机
    TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被NE系列斗式提升机产品替代。
    (5).TG系列斗式提升机
    TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被称呼为粮食专用斗式提升机。
    (6).其它型号斗式提升机
    常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为以上型号的不同叫法和演变形式。

★我公司可根据用户需要设计制造特殊型号规格的斗式提升机。
★我公司对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准。
